el05.オーディオの移設（センターメータ化準備）

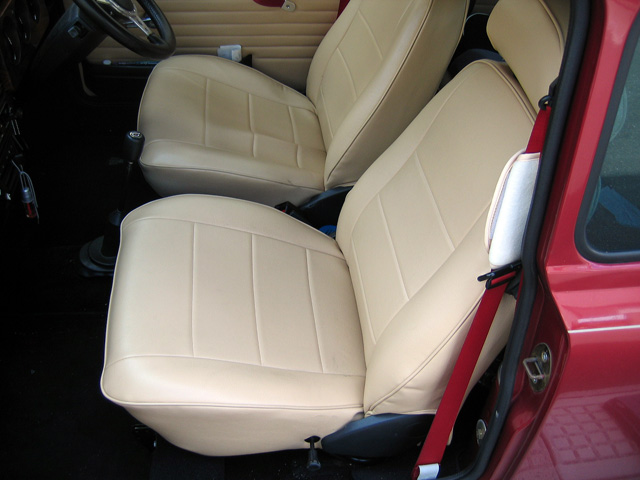

1.シートの取り外し

まずは、配線をフロアに通すため、作業の邪魔になる助手席シートを取り外します。

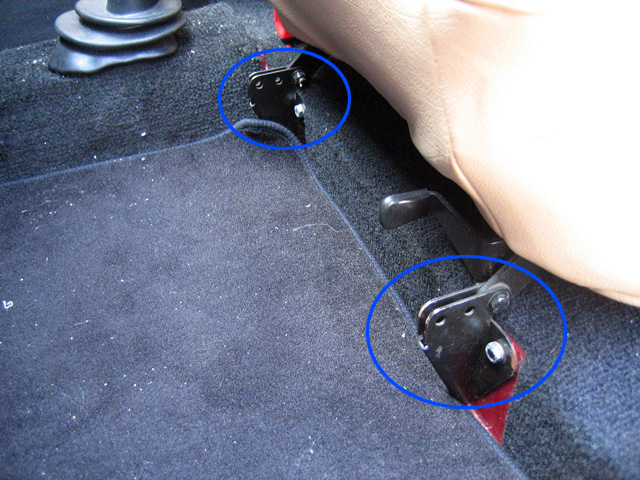

2.シート固定ボルトはずし

シートは、7/16インチのボルトで４ヶ所とまっているので、これをはずします。

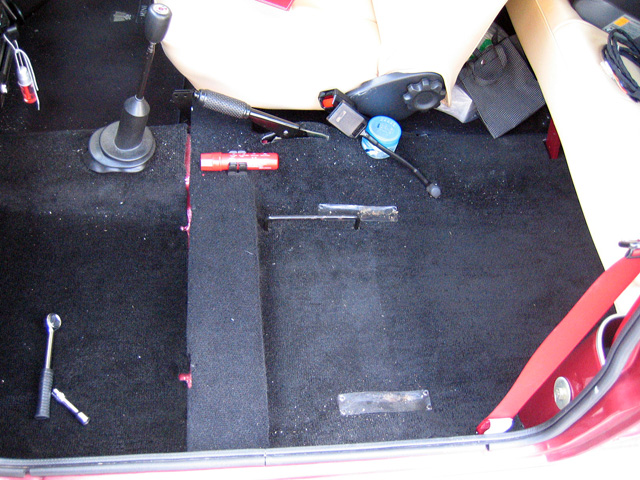

3.シートをはずしたところ

シートをはずしたら、カーペットをはいでいきます。

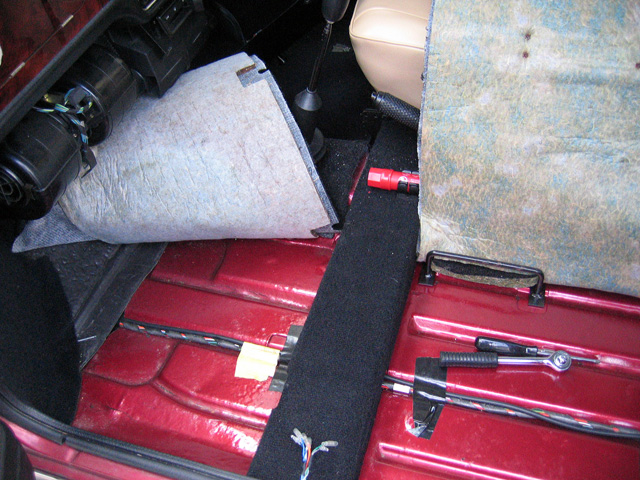

4.車両ハーネスと一緒に延長配線を通す

車両のハーネスと、あらかじめめ作っておいたオーディオ延長の配線を一緒に通します。

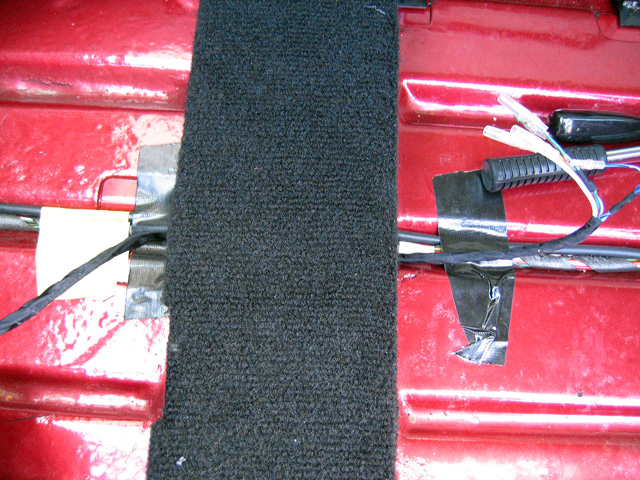

5.延長配線クロスメンバー部

シートクロスメンバ部分も、車両のハーネスと同様、下を通します。

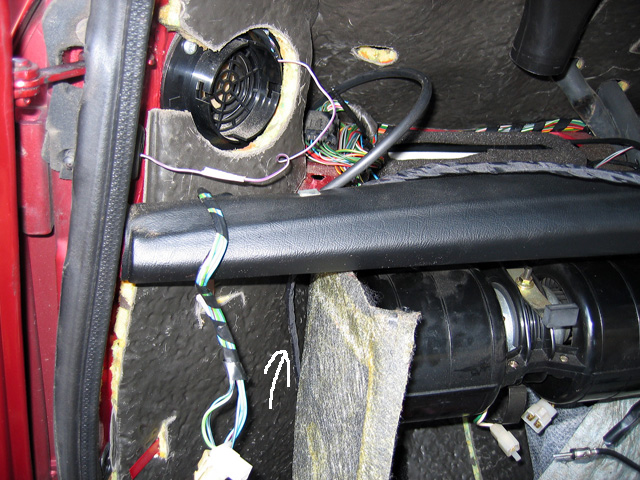

6.ダッシュボード左付近

ダッシュボード付近は、ホイールハウス側面から、クーラーユニットの隙間を通し、引き込みました。白い矢印がさしているものが、延長配線です。

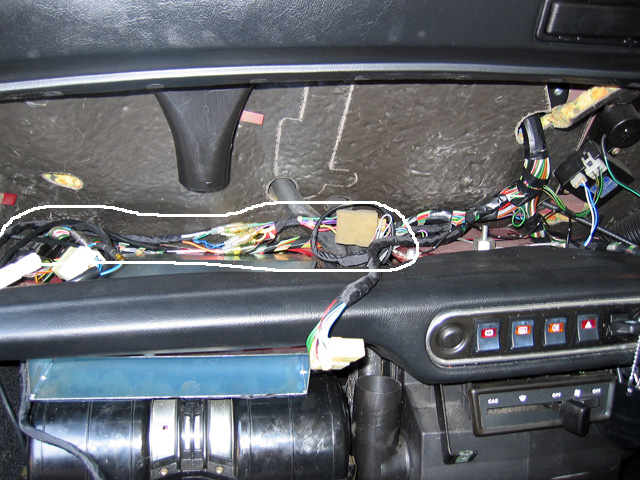

7.ダッシュボード中央

同じく、オーディオのコネクタまでの配策です。かなり適当です。

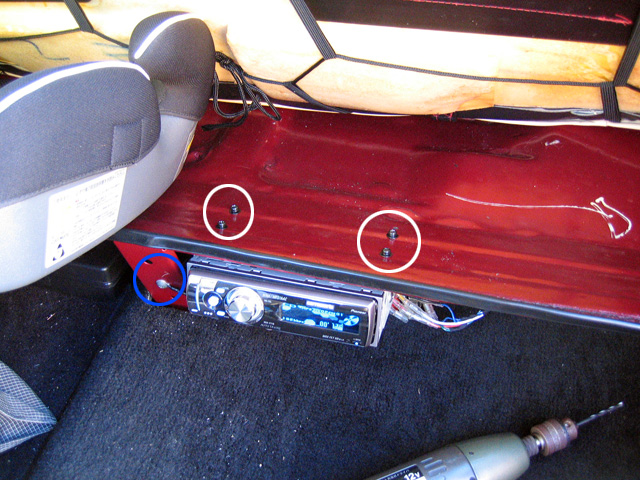

8.オーディオ固定

リアシートクッションを持ち上げ、下のパネルに穴をあけて、オーディオを固定しました。
固定に使用したのは、カロッツェリアの「Dサイズ用汎用取付ケース　AD-115」のブラケットだけを使いました。（キット内の樹脂ケースは大きすぎて入らない）

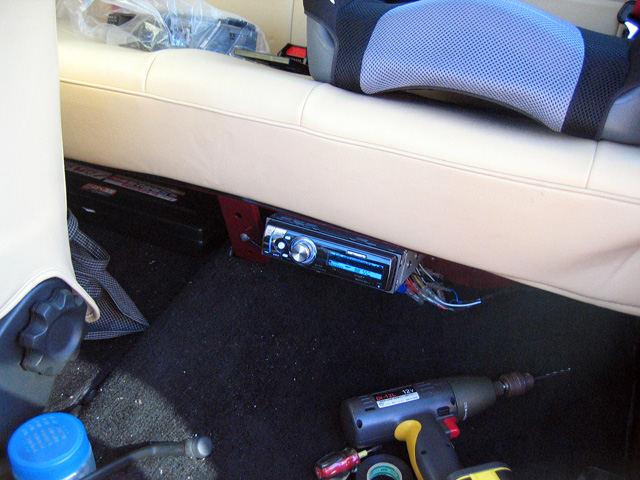

9.オーディオ移設完成

移設完了！！
運転席からでも、手探りでボリュームも触れるし、結構いい場所です。（細かい操作は、リモコンで行う）
後ろに人が乗っても、足があたったりしません。
1DINユニットなら、もう３台は置けそうです。
移設先定番の、運転席のステアリングコラム横は、ステアリングやペダル周りのメンテ時に邪魔になりますが、リヤシート下なら問題ありません。
