ex11.ミニ フロントターンランプ

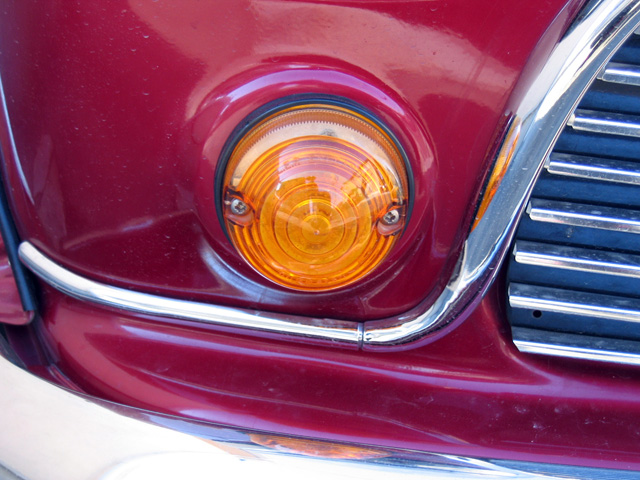

1.ノーマルのフロントターンランプ

プラスチックレンズの、ぼてっとしたランプ。
これをガラスレンズのメッキリング付きのランプに交換します。

2.まずはレンズの取り外し

ボジドライブのねじ2本を緩め、レンズを取り外します。
レンズは、上のほうのオレンジ色が、長い年月で薄くなっています。

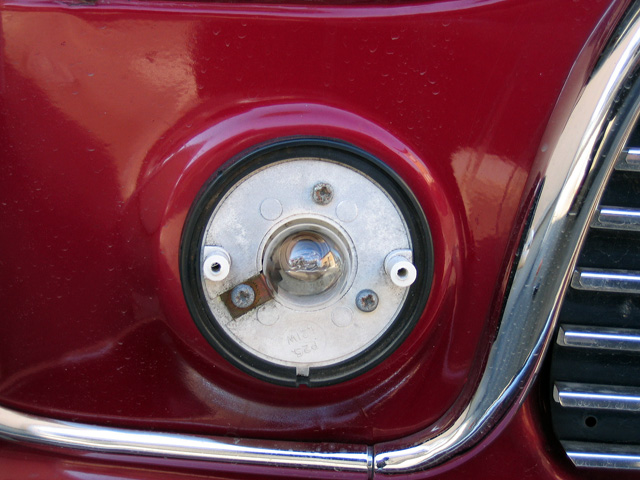

3.本体の取り外し

本体も、ポジドライブのねじ3本でとまっています。

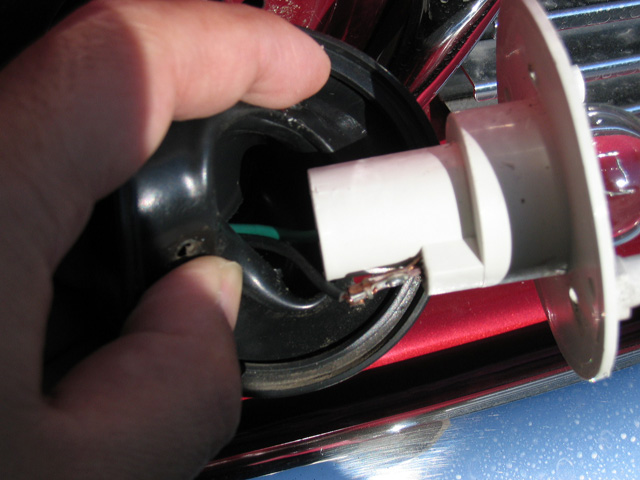

4.本体の取り外し2

ねじをはずしたら、本体を引っ張り出します。

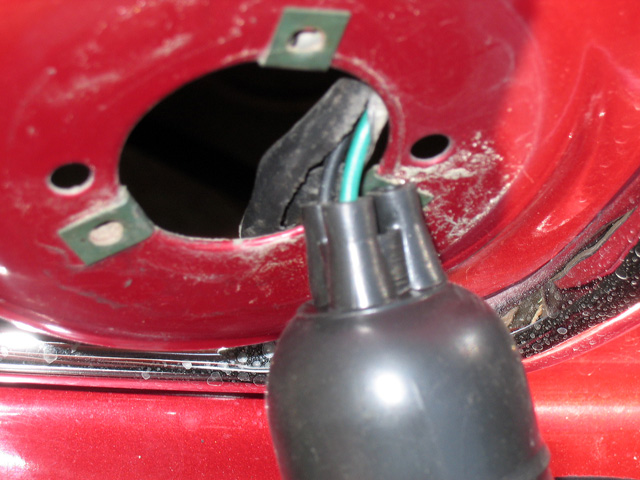

5.配線のカット

ゴムブーツをめくり、配線を切ります。

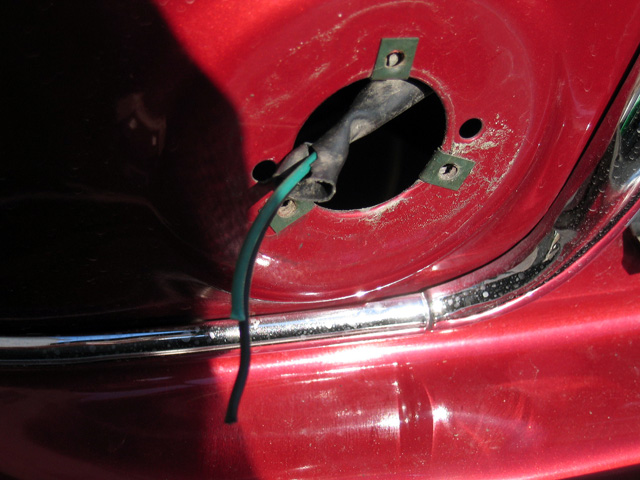

6.旧ランプの取り外し完了

配線はそのまま流用。新しいランプにあうように、かぶっている保護チューブを短くしています。

7.ゴムブーツへの配線とおし

今回のランプは、Wフィラメントタイプのため、配線の入り口が３箇所あります。２箇所に穴をあけて、配線を通します。

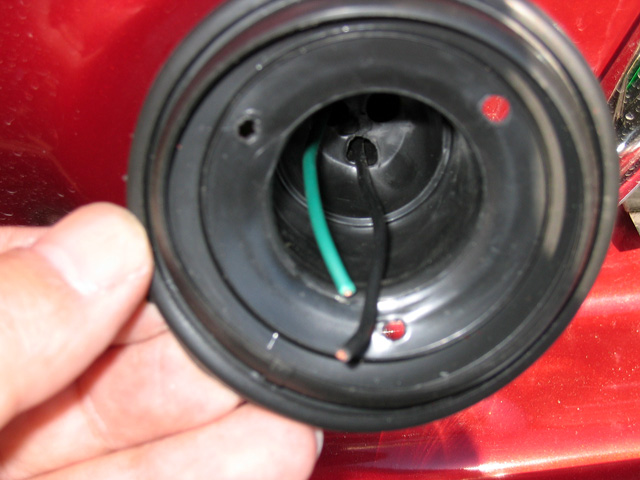

8.配線

表から見たところです。この状態で、被覆をむいて、端子を取り付けます。

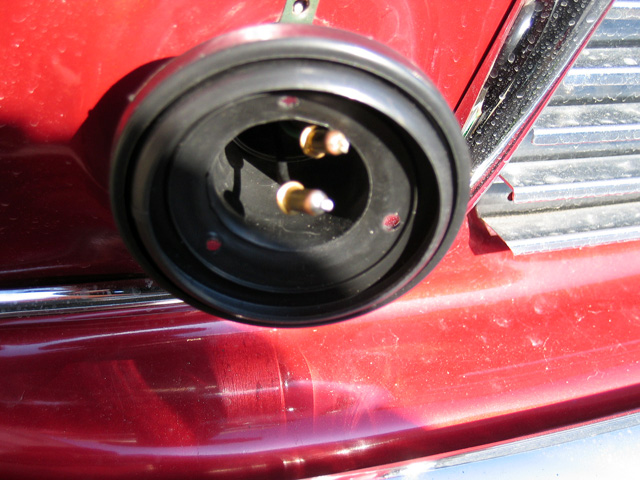

9.端子とりつけ

端子を半田付けしました。（本当はこういうつなぎ方ではないそうです）

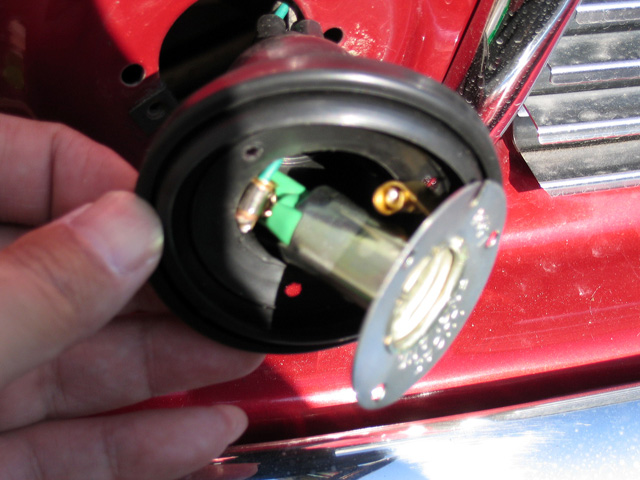

10.端子を本体にセット

本体に端子接続し、ブーツにセットします。

11.ランプ本体のとりつけ

ランプ本体を元の穴にはめ込みます。

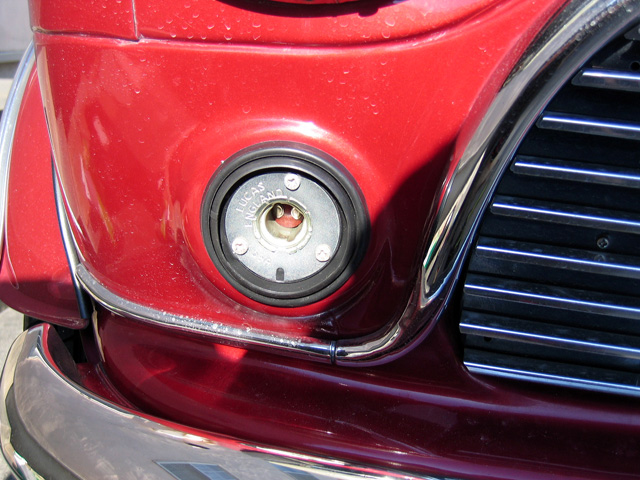

12.ランプ本体のとりつけ２

本体金属部の切れ込みを下にして、ねじ止めします。ゴム部分をはさまないようにします。

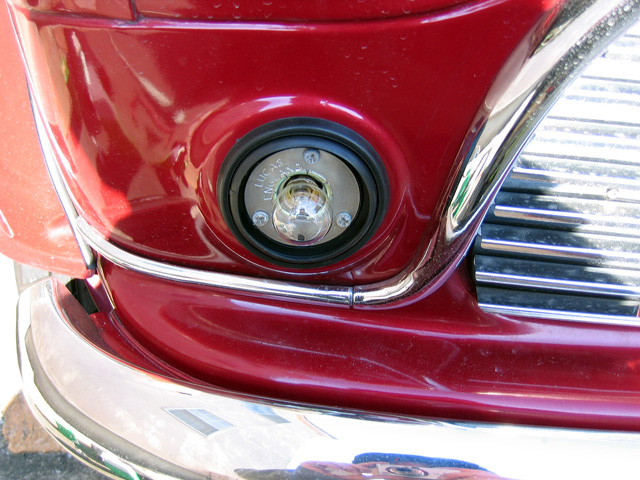

13.バルブ（電球）とりつけ

この状態で、点灯確認をしました。

14.レンズとりつけ

レンズをゴムの部分にはめ込みます。

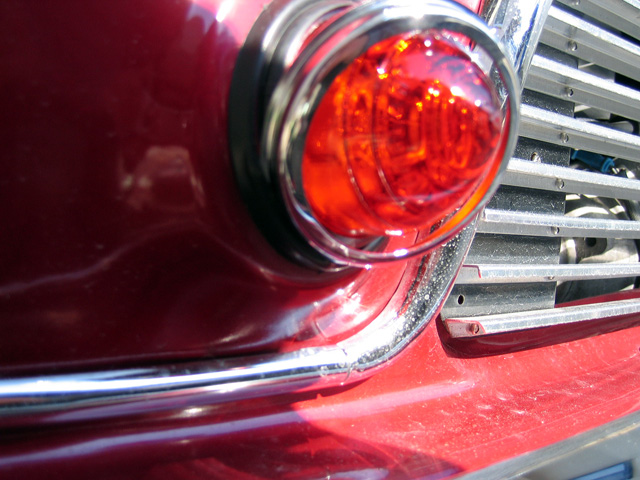

15.リングとりつけ

リングをゴムの部分にはめ込みます。下の部分から、少しずつはめていきます。細い棒のようなものがあると便利です。

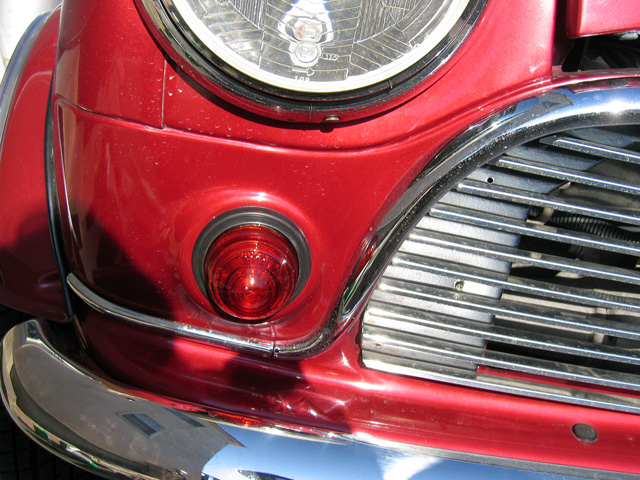

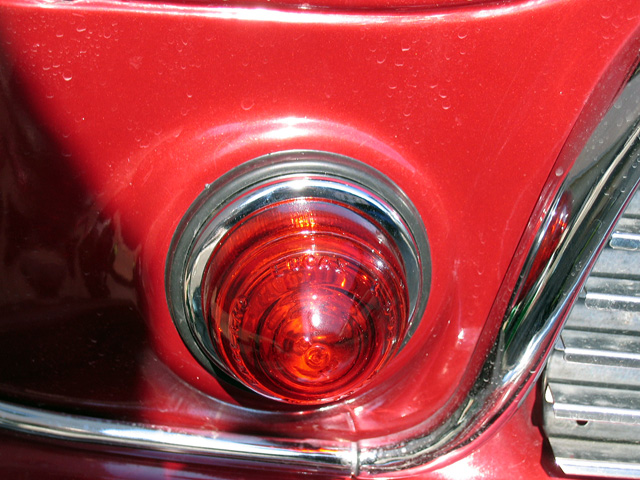

16.右側取り付け完了

反対側も同様に交換します。

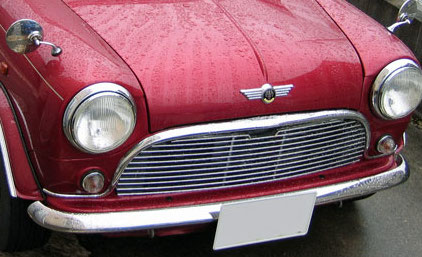

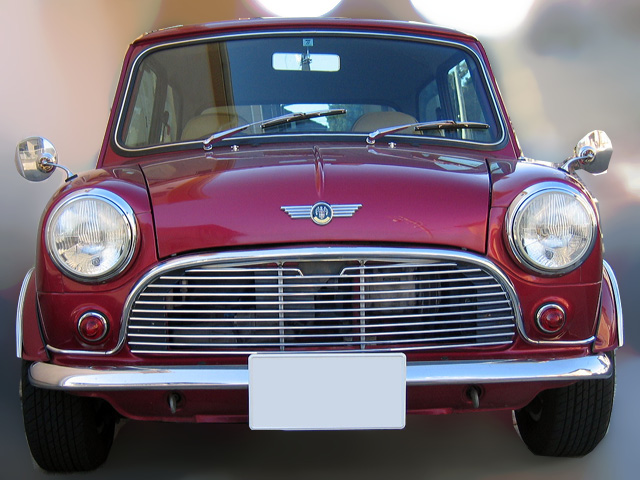

17.完成

完成です。

18.ところが．．．

数日後、水がはいったので、レンズを拭いたところ、オレンジ色が取れてしまいました。塗装のレンズだったのです。そこで、きれいにオレンジ塗装をはがして、オレンジバルブに変更。今は、クリアレンズ・オレンジバルブ仕様です。
