tr02.燃料計が動かなくなりました

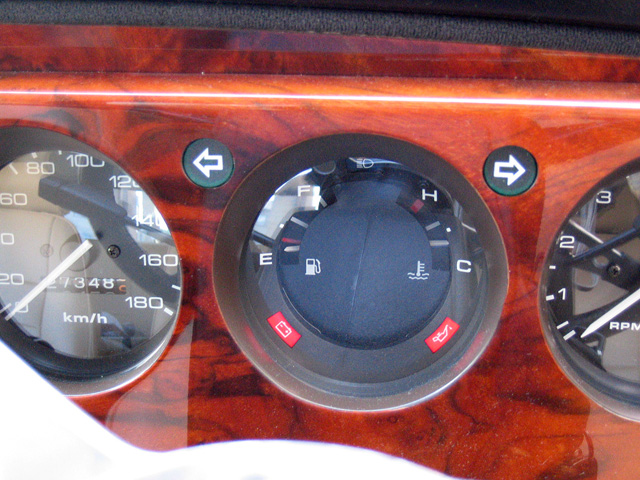

1.燃料計不動

燃料計が、突然動かなくなりました。
写真の位置から燃料計の針が全く動かず。

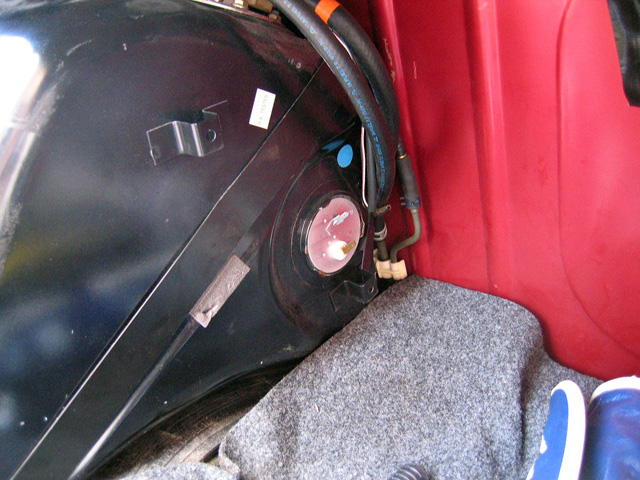

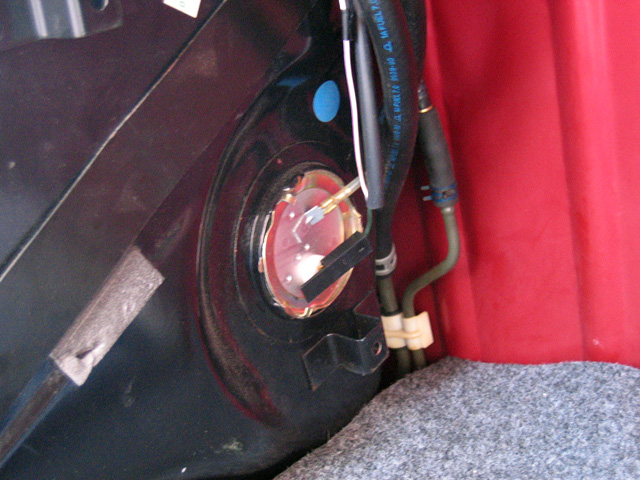

2.センサーの位置

燃料タンクは、トランクの中にあります。センサーは、横についているカバーをはずすと、見ることができます。
ちなみに、黒いほうのコネクタを抜いて、その線をアースに落としてみて、燃料計がFまで振り切れれば、メーターと配線は問題なし、センサーの不良ということになります。
今回はやはり、センサーの不良でした。

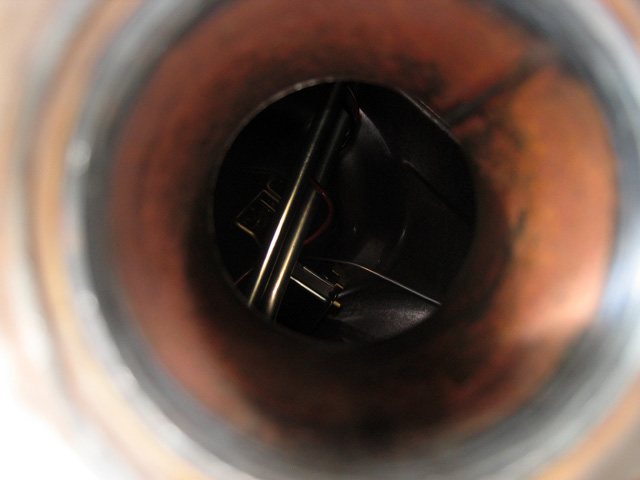

3.燃料の量の確認

センサーを取り外すので、燃料タンクのキャップをはずし、センサーの取り付け穴より、燃料の液面が下にあることを確認します。上にあるときは、燃料を抜きます。

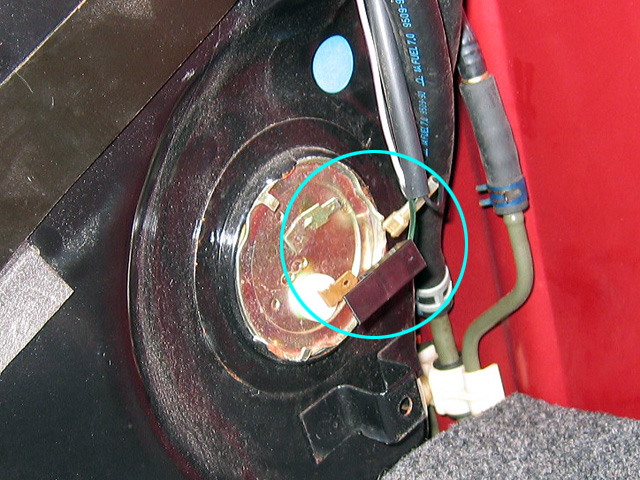

4.コネクタをはずす

センサーに刺さっている、2本の線を引っ張って抜きます。

5.センサー本体の取り外し

センサーは、金具ではまっているだけです。固定金具を、写真矢印の方向へまわすと外れます。
実際には、丸で囲った部分につめがあるので、ここにマイナスドライバを当て、プラスチックハンマなどで、軽くたたくと外れます。

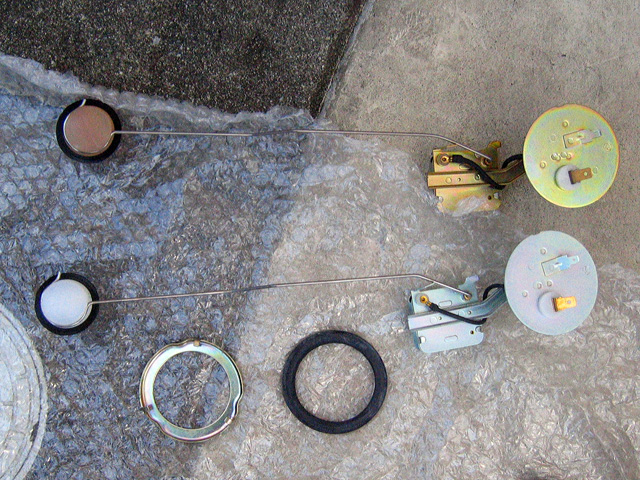

6.センサーの新旧比較

上が古いセンサー、下が新品
フロートはガソリン色に染まってます。
下にある丸いパーツは、左の金属のものが、センサを止めていたリング。右のゴム製のものは、パッキンです。

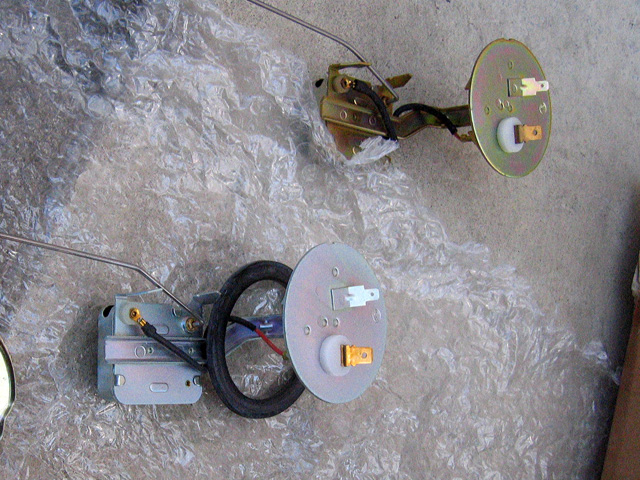

7.センサーの新旧比較2

ブラケット類のメッキ処理が異なるようです。6価クロムが禁止になったため？

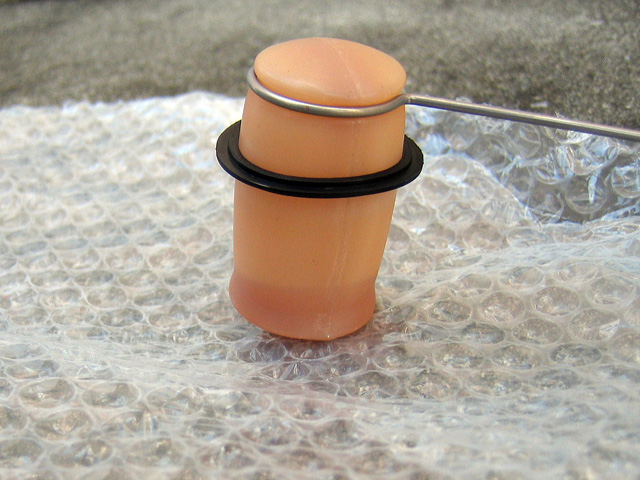

8.フロート内にガソリン

フロートの中に、ガソリンがたまっていました。特に穴などは見つからないので、長年ガソリンに浸かっていて、目に見えないような穴から、しみこんでいったと思われます。

9.新品センサーの取り付け

新品のセンサーをタンクに取り付けます。あちらこちらに当たってうまく入らないので、多少の工夫は必要です。
ガスケットを入れておくのを忘れずに。

10.センサー 固定

元通りに金具でセンサーを固定、結線をして完成です。

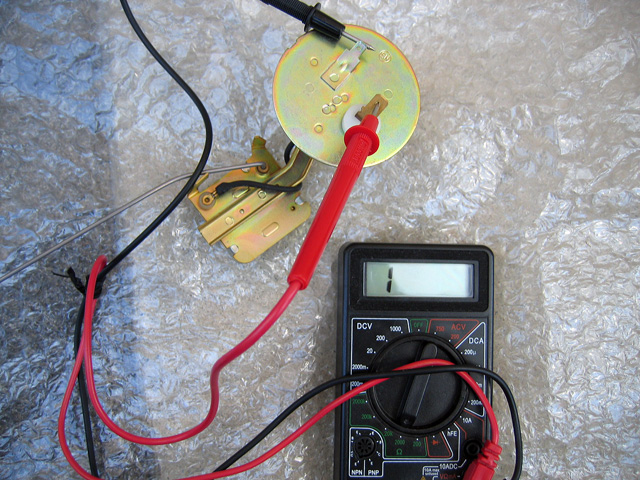

11.センサーの作動確認1

取り外したセンサーの確認をしました。テスターを抵抗レンジにして、２つの端子間の抵抗値を測定します。
写真は、燃料が空の位置で測定。断線（抵抗値測定不能）を表示

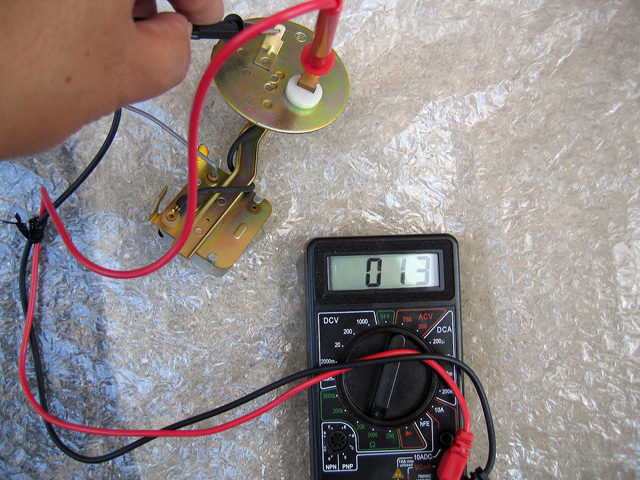

12.センサーの作動確認2

今度は、満タン状態で測定。13Ωを示すため、途中で断線していることがわかります。

13.センサーのばらし確認1

せっかくなので、ばらしてみます。まず、フロートのついているステーをはずします。

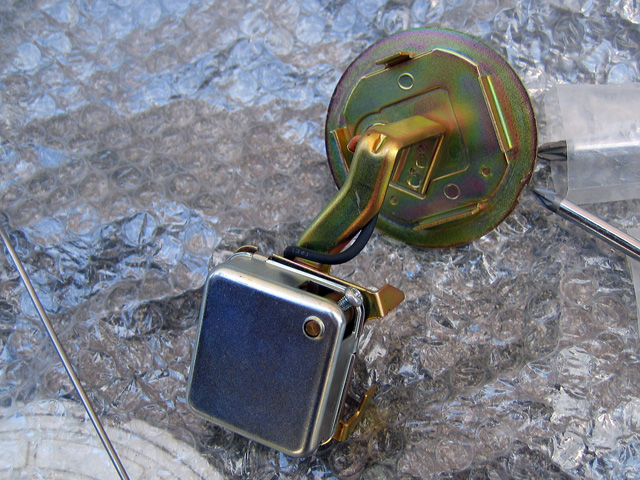

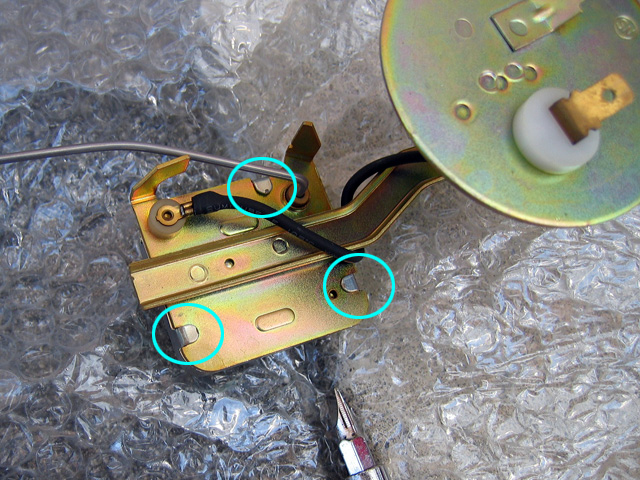

14.センサーのばらし確認2

丸の部分のつめを起こすと、カバーが外れます。

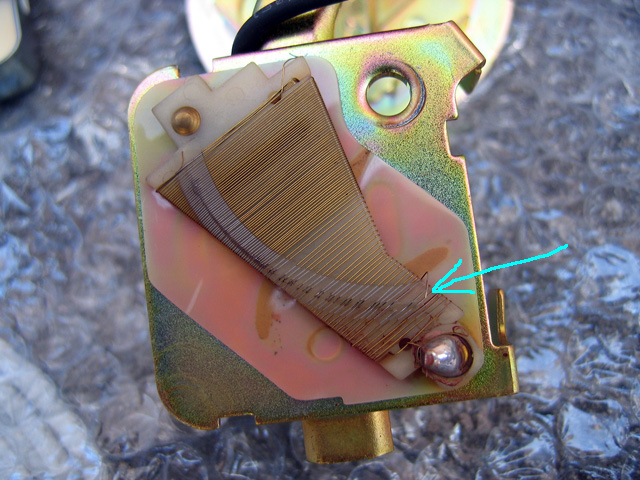

15.センサーのばらし確認3

矢印の位置で、断線していました。

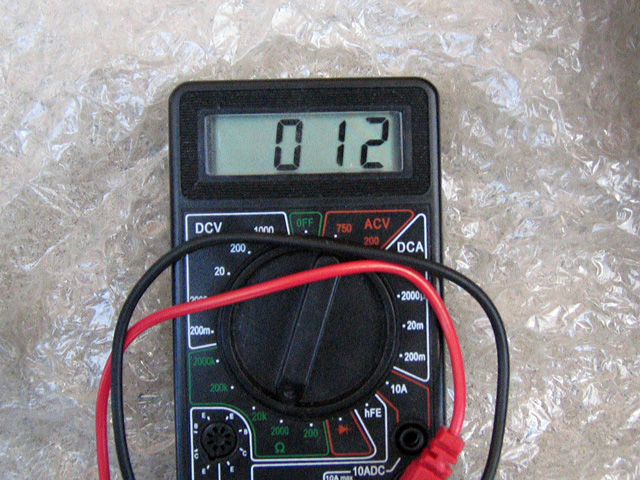

16.新品センサーの抵抗値

新品を測定した結果です。
満タン状態で、12Ω

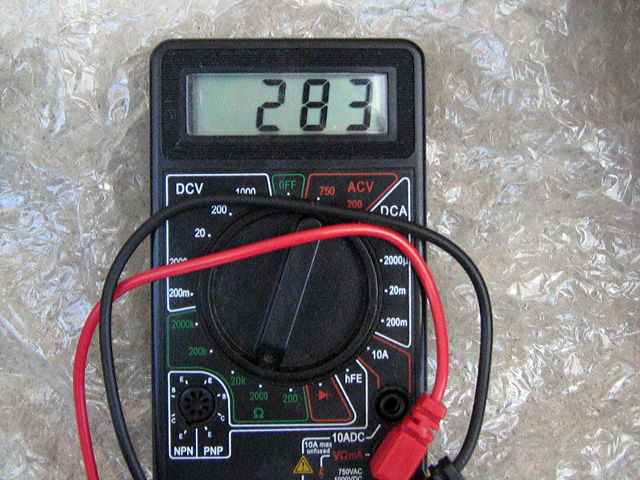

17.新品センサーの抵抗値

空の状態で、283Ω
